Disjoncteurs DC SL7-63 2P pour protection des circuits photovoltaïques et installations DC. Disponibles en versions 550 Vdc et 800 Vdc avec calibres de 20 A, 32 A, 50 A et 63 A. Protection fiable contre surcharges et courts-circuits en courant continu.

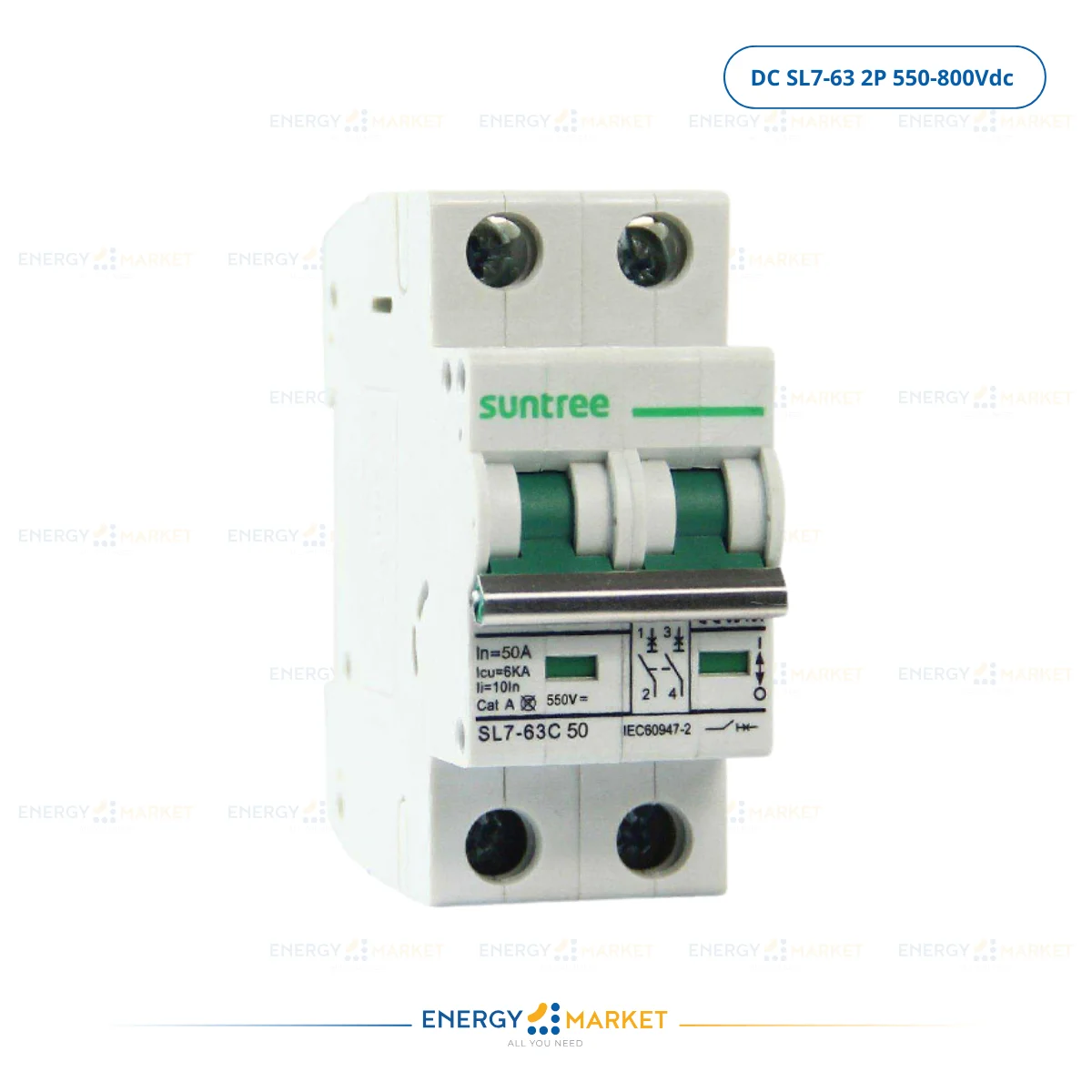

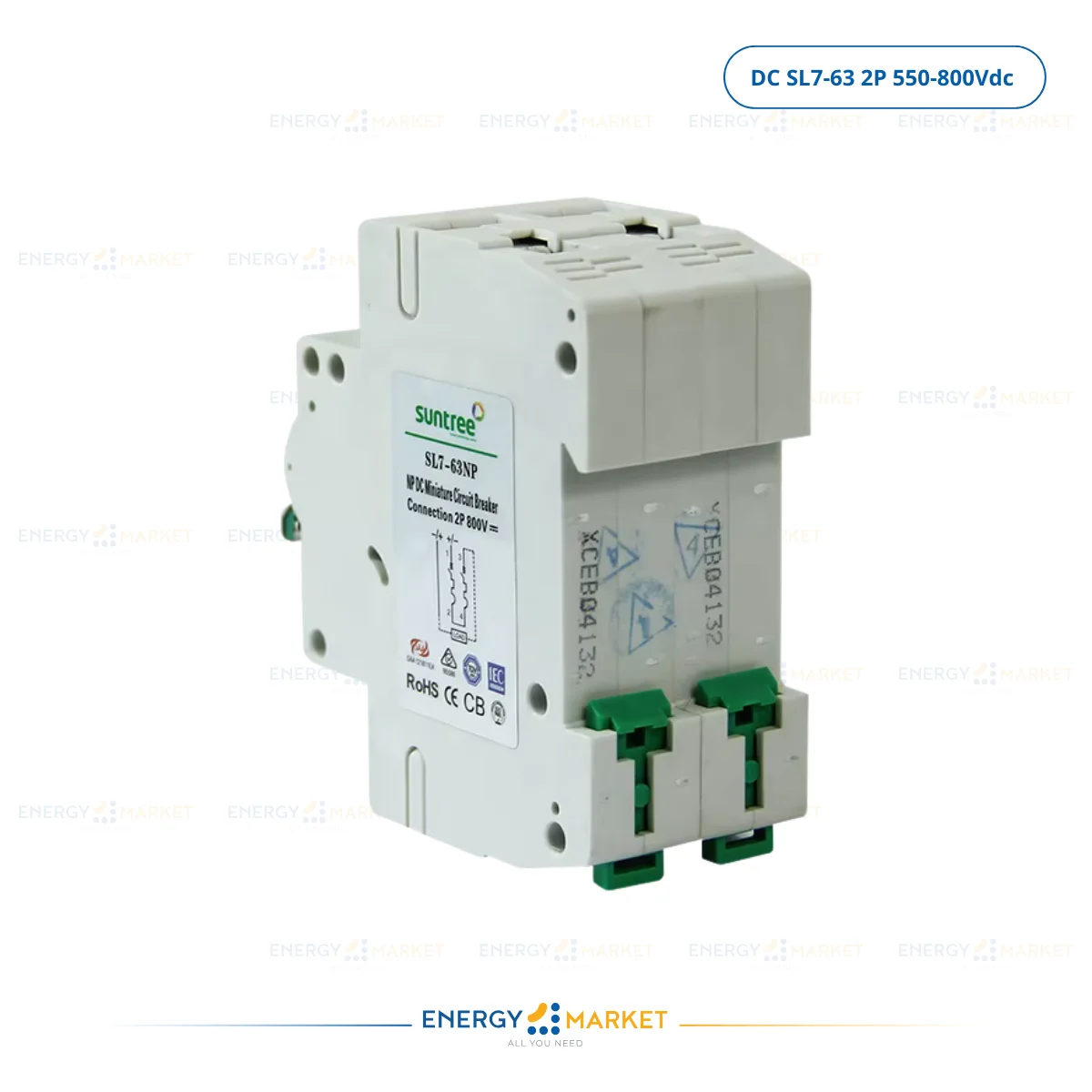

Le disjoncteur DC SL7-63 2P est un dispositif de protection électrique conçu pour les circuits à courant continu (DC), notamment dans les installations photovoltaïques, batteries, onduleurs ou systèmes de stockage d’énergie. Grâce à sa conception double pôle (2P) il permet une coupure simultanée de la ligne positive et négative, assurant une sécurité et une isolation optimales lors des opérations de maintenance ou de défauts.
Ce disjoncteur offre une protection thermique-magnétique contre les surcharges et les courts-circuits, un boîtier compact adapté au rail DIN de 35 mm, et une construction robuste conforme aux normes internationales IEC/EN 60947-2.
| Caractéristique | Détail |
|---|---|
| Modèle série | SL7-63 DC |
| Nombre de pôles | 2P (double pôle) |
| Type de protection | Surcharge & court-circuit |
| Technologie | Thermique-magnétique |
| Montage | Rail DIN 35 mm |
| Compatible PV/Solaire | Oui |
| Normes | IEC/EN 60947-2 |
| Capacité de coupure | Jusqu’à 6 kA (typique) |
| Fonction de verrouillage | Peut être verrouillé en OFF |
| Applications | Strings PV, onduleurs, batteries, systèmes DC |
| Modèle | Tension DC admissible | Courant nominal (A) |
|---|---|---|
| SL7-63 2P DC | 550 Vdc | 20 A |
| SL7-63 2P DC | 550 Vdc | 32 A |
| SL7-63 2P DC | 550 Vdc | 63 A |
| SL7-63 2P DC | 800 Vdc | 20 A |
| SL7-63 2P DC | 800 Vdc | 32 A |
| SL7-63 2P DC | 800 Vdc | 50 A |
| SL7-63 2P DC | 800 Vdc | 63 A |
Protège efficacement contre surcharge et court-circuit dans les circuits à courant continu, ce qui est essentiel pour les systèmes solaires ou batteries.
Coupure simultanée de ligne positive et négative, assurant une isolation complète et une sécurité maximale lors d’interventions.
Montage sur rail DIN 35 mm standard, permettant une intégration rapide dans les coffrets électriques ou tableaux de distribution.
Peut être verrouillé en position OFF pour garantir l’arrêt sécurisé dans les opérations de maintenance.
✔ Protection des strings photovoltaïques DC
✔ Systèmes de batteries et stockage d’énergie
✔ Câblage entre panneaux PV et onduleurs
✔ Installations industrielles ou commerciales DC
✔ Coffrets et tableaux électriques DC
✔ Large plage de tension DC (550 Vdc et 800 Vdc)
✔ Variantes de courant 20 A à 63 A pour flexibilité dans dimensionnement
✔ Thermique-magnétique pour protection fiable
✔ Montage rail DIN 35 mm facile
✔ Conception robuste et conforme aux normes IEC/EN 60947-2
