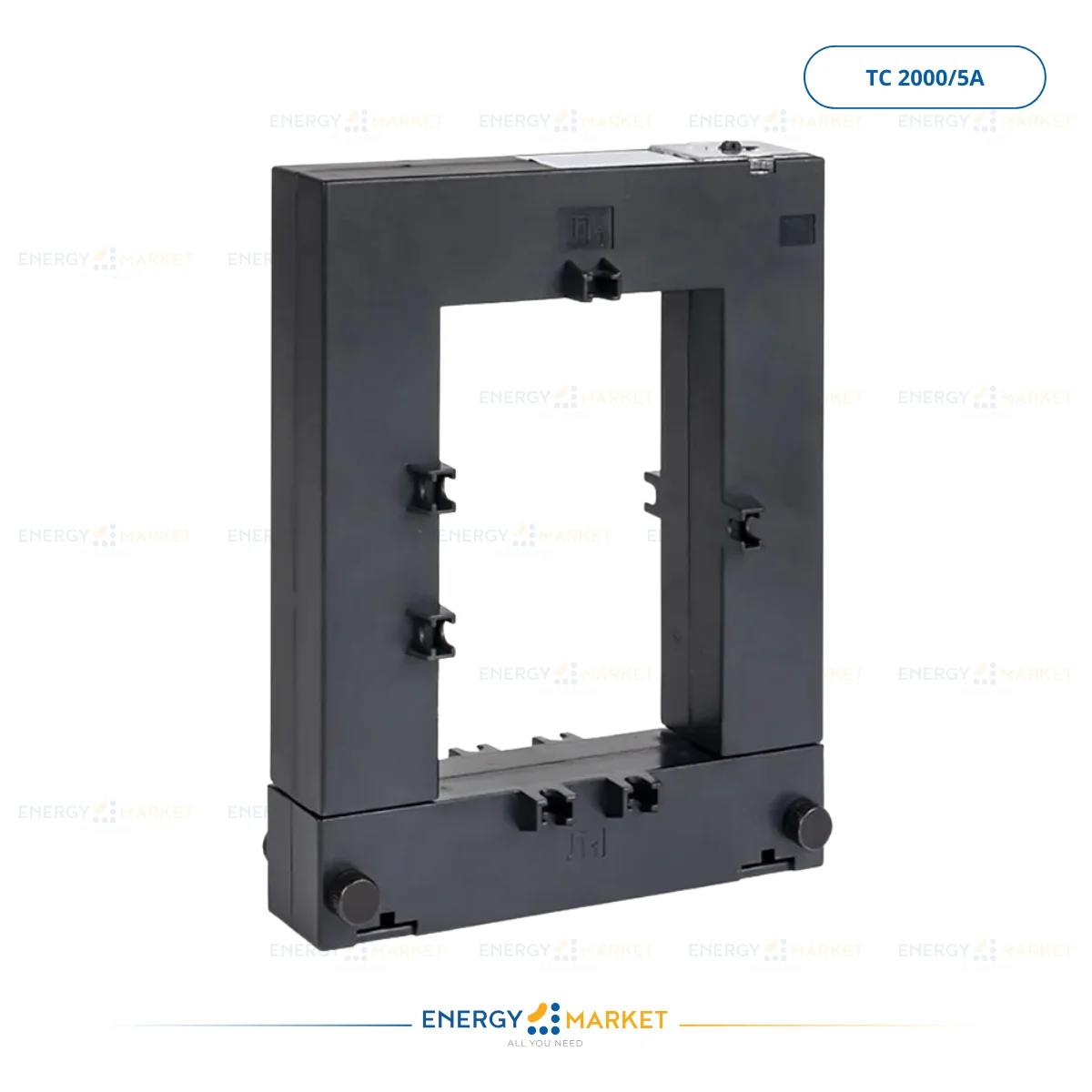

Transformateur de courant ouvrable (split core) TCS TC2000/5 A, idéal pour mesurer ou protéger des circuits jusqu’à 2000 A et fournir une sortie standard 5 A vers compteurs, relais ou systèmes de surveillance.
Le Transformateur de Courant TCS Ouvrable TC2000/5 est un capteur électrique conçu pour convertir un courant primaire élevé (jusqu’à 2000 A) en un courant secondaire standard 5 A, compatible avec la majorité des instruments de mesure, compteurs d’énergie et relais de protection utilisés dans des systèmes électriques et photovoltaïques.
Grâce à sa conception ouvrable (split core), il peut être installé directement autour d’un bus ou d’un câble existant sans interrompre l’alimentation, ce qui simplifie l’installation et la maintenance sur site. Ce type de transformateur est particulièrement utile dans les installations industrielles, commerciales ou résidentielles nécessitant la surveillance du courant, l’enregistrement des données ou la gestion énergétique.
Ce transformateur respecte les normes électriques pertinentes pour les transformateurs de courant et assure une conversion précise et fiable du courant primaire vers une sortie secondaire utilisable par les appareils de mesure.
| Caractéristique | Détail |
|---|---|
| Produit | Transformateur de courant ouvrable |
| Modèle | TCS TC2000/5 |
| Type | Split core / ouvrable |
| Courant primaire max. | 2000 A |
| Courant secondaire | 5 A |
| Fréquence | 50/60 Hz standard |
| Installation | Sans débranchement du câble |
| Applications | Mesure, protection, monitoring |
| Classe de précision | Typiquement conforme au standard industriel (souvent 0,5) |
| Matériau noyau | Ferrite ou matériau magnétique adapté |
| Sortie | 5 A standard compatible avec instruments |
| Avantages clés | Installation rapide, robuste, fiable |
Le transformateur prend le courant primaire (puissant jusqu’à 2000 A) et le convertit en un courant secondaire de 5 A, ce qui permet aux équipements de mesure ou de protection de fonctionner sans être directement soumis à des courants forts.
Grâce à son design ouvrable, ce transformateur peut être fixé autour d’un câble ou d’un bus existant sans interrompre le courant – idéal pour les installations déjà en service ou difficiles d’accès.
La sortie standard 5 A est compatible avec :
✔ Compteurs d’énergie
✔ Relais de protection
✔ Analyseurs et systèmes de monitoring
✔ Automates industriels
✔ Tableaux électriques & panneaux PV
✔ Mesure de courant dans tableaux électriques
✔ Surveillance énergétique et comptage
✔ Systèmes photovoltaïques (PV) hors réseau ou hybrides
✔ Protections et automatismes industriels
✔ Projets tertiaires et résidentiels nécessitant monitoring
✔ Fonction ouvrable (Split core) — pas de coupure du cable requis
✔ Rapport 2000 A → 5 A parfaitement standard
✔ Haute compatibilité avec instruments électriques modernes
✔ Installation rapide et maintenance facilitée
✔ Idéal pour mesures précises dans circuits puissants
Pour renforcer ta page produit, tu peux ajouter un petit schéma de l’ouverture du noyau et la compatibilité des diamètres de câble ou busbar, ainsi qu’un tableau comparatif avec d’autres ratios (par exemple 400/5, 600/5, 800/5, 1000/5).
